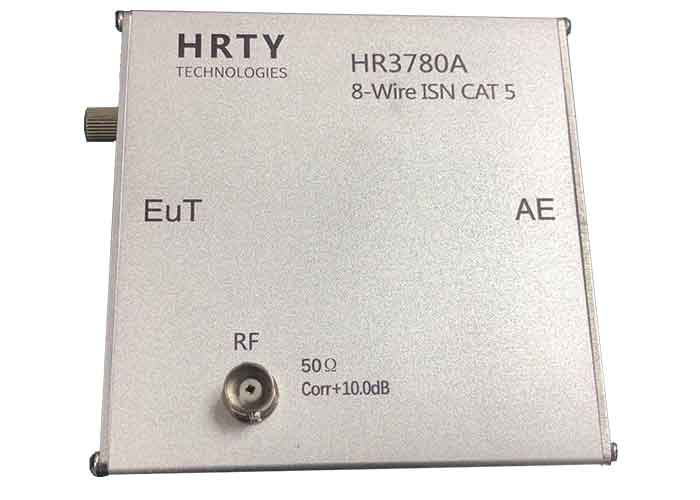

HR3780A CAT5阻抗稳定网络

      HR3780A CAT5是一款用于测量非屏蔽双绞线的共模干扰电压的设备。 符合CISPR 16-1-2标准的电缆测试。被测设备(EuT)及辅助设备(AE)直接连接至相应端口。端口采用RJ-45座(分配符合T568A/B.)此设备提供LCL值约为65dB,适用于CAT5线缆,其它线缆型号请选择相应的设备。
      数据通信是基于成对导线上的差模电压。如果电路中间的虚拟零位电压相对于参考接地发生偏移,这种变化的幅度称为不对称干扰电压或共模电压。此共模电压通过连接在BNC接口处的接收机进行测量。此模块分压系数为10dB。



指标类型

指标参数
频率范围 150kHz~30MHz
AE-Eut隔离度 >55dB
LCL 65dB@150kHz 49dB@30MHz
分压系数

 10 dB ± 1 dB

Eut阻抗 150Ω ± 20Ω
相位 0˚ ± 20˚
最大电流 800mA
最大电压 63VAC/100VDC
设备重量 6kg
AE_EUT端口 RJ-45(8P8C)
RF接口 BNC 50Ω
